СП 15.13330.2020 простыми словами для проектировщиков и подрядчиков
Каменная кладка кажется понятной только на первый взгляд: кирпич, блок, раствор, перевязка швов. Но как только речь заходит о трещинах, локальном усилении, реконструкции фасада, замене перемычек или восстановлении несущей способности стены, без нормативной базы работать уже нельзя. Именно поэтому проектировщику, подрядчику, технадзору и специалисту по ремонту важно ориентироваться в СП 15.13330.2020.
Этот свод правил — базовый документ для проектирования каменных и армокаменных конструкций. Он нужен не только при новом строительстве, но и при ремонте, усилении, реконструкции и техническом обследовании. Если говорить простыми словами, СП помогает ответить на три ключевых вопроса: что именно можно считать допустимой конструкцией, как она должна работать под нагрузкой и каким образом можно безопасно усилить ослабленные участки.
В этой статье:
Зачем проектировщику и подрядчику разбираться в СП 15.13330.2020
Для проектировщика СП 15.13330.2020 — это основа расчёта и выбора конструктивных решений. По нему определяют, где достаточно обычной кладки, а где требуется армирование, усиление, устройство связей или изменение схемы работы элемента.
Для подрядчика этот документ важен не меньше. Он позволяет понимать, почему нельзя просто «замазать» трещину раствором, заменить один материал другим без проверки, поставить стальной стержень «по месту» или усилить фасад без оценки причин деформации. Ошибка на этапе производства работ часто стоит дороже, чем полноценное обследование и проект.
На практике знание СП особенно важно в пяти случаях:
- при появлении трещин в кирпичной кладке;

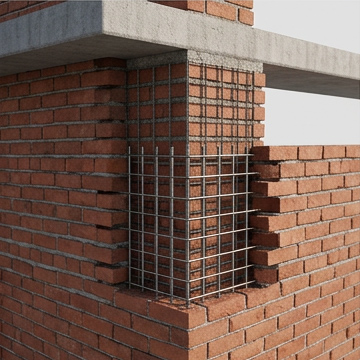

- при усилении перемычек, простенков и зон опирания;
- при реконструкции зданий с изменением нагрузок;
- при ремонте фасадов и исторической кладки;
- при восстановлении стен после деформаций, осадок и локальных разрушений.
Что регулирует СП 15.13330.2020
СП 15.13330.2020 распространяется на каменные и армокаменные конструкции из кирпича, керамических и силикатных камней, бетонных и природных камней, а также блоков на разных видах растворов.
Документ задаёт требования к:
- материалам кладки и раствора;
- расчёту прочности, устойчивости и деформативности;
- армированию кладки;
- конструктивным ограничениям;
- устройству узлов, опираний, проёмов, сопряжений;
- проверке элементов при реконструкции и усилении.
Основные термины СП 15.13330.2020 простыми словами
Чтобы одинаково понимать задачу на стадии проекта и на площадке, полезно коротко зафиксировать основные термины.
Каменная конструкция — элемент из кладки без рабочего армирования либо с минимальными конструктивными включениями, не меняющими принцип работы элемента.
Армокаменная конструкция — кладка, в которой предусмотрено армирование для восприятия растягивающих усилий, ограничения трещинообразования или повышения несущей способности.
Кладка — система из штучных каменных элементов и раствора, работающих совместно.
Перевязка швов — правильное взаимное расположение кирпичей или блоков, обеспечивающее передачу нагрузки и устойчивость кладки.
Простенок — участок стены между проёмами. Именно здесь часто возникают концентрации напряжений.
Перемычка — элемент над проёмом, который передаёт нагрузку от вышележащей кладки.
Зона опирания — участок, через который нагрузка передаётся на стену или простенок. Здесь особенно важны местная прочность и отсутствие ослаблений.
Сопряжение стен — место соединения двух стен или стены с перекрытием, колонной, каркасом. При недостаточной связи часто появляются трещины.
Усиление кладки — комплекс мер, направленных на восстановление или повышение несущей способности и эксплуатационной надёжности.
Именно в этих зонах чаще всего возникает вопрос: достаточно ли обычной кладки, или уже требуется армирование.
Основные задачи армирования кладки
Армирование применяют не «на всякий случай», а под конкретную инженерную задачу. На практике их несколько.
Именно поэтому сегодня всё чаще используют не только традиционные сетки и стержни, но и более технологичные решения — в том числе спиральные анкеры.
Как СП 15.13330.2020 регламентирует материалы для армирования кладки
Здесь важно сказать точно: в своде правил нет прямой формулировки «применять армирующий материал такого-то типа». Нормативный документ работает по-другому. Он задаёт требования к конструкции и к расчётному обоснованию.
На практике это означает следующее:
1. Усиление должно быть обосновано обследованием.
Если трещина вызвана продолжающейся осадкой, температурно-влажностными деформациями или ошибкой в схеме опирания, одного анкера недостаточно. Сначала нужно определить причину повреждения.
2. Решение должно восстанавливать работу конструкции, а не только закрывать дефект.
Если трещину просто заделать раствором, усилия никуда не исчезнут. СП требует, чтобы конструкция после ремонта продолжала безопасно воспринимать нагрузки.
3. Материал усиления должен быть долговечным и совместимым с кладкой.
Для наружных стен, фасадов, влажных помещений и зон с риском коррозии особенно важно использовать стойкие материалы. Поэтому нержавеющая сталь в подобных системах имеет практическое преимущество.
4. Необходимы расчёт или техническое обоснование.
Подбираются диаметр, длина заделки, шаг установки, количество армирующих элементов, схема размещения в швах или штрабах, тип ремонтного состава.
5. Работы должны выполняться по технологии.
Даже качественный анкер не даст нужного эффекта, если нарушены глубина реза, очистка штрабы, заполнение составом или шаг установки.
Иными словами, СП 15.13330.2020 не запрещает и не «разрешает отдельной строкой» спиральные анкеры — он требует, чтобы любое решение по усилению кладки было инженерно оправданным, надёжным и подтверждённым расчётом, обследованием и корректной технологией монтажа.
Сравнение решений для армирования кладки
| Решение | Где применяется | Плюсы | Ограничения |
|---|---|---|---|
| Традиционная стержневая арматура | Новое строительство, массивные усиления, бетонные включения | Высокая несущая способность, понятная расчётная схема | Часто требует значительного вскрытия конструкции, чувствительна к коррозии при плохой защите |
| Сетки в швах | Регулярное армирование кладки, локальное усиление по высоте рядов | Простота, привычность для подрядчика | Не всегда удобны при точечном ремонте и трещинах в существующей стене |
| Спиральные анкеры | Ремонт трещин, фасады, реконструкция, скрытое усиление | Минимальное вмешательство, быстрый монтаж, хорошее сцепление, возможность скрытой установки, коррозионная стойкость при использовании нержавеющей стали | Нужны обследование, подбор схемы и соблюдение технологии; не решают проблему активных деформаций основания сами по себе |
Что такое спиральный анкер и чем он отличается от традиционной арматуры

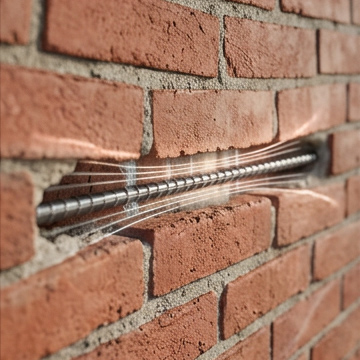

Спиральный анкер — это металлический стержень специального профиля, который устанавливают в швы кладки, штрабы или подготовленные отверстия с использованием ремонтного или монтажного состава. За счёт формы анкера и его сцепления с составом создаётся эффективная армирующая связь, перераспределяющая напряжения в повреждённой или ослабленной зоне.
Чаще всего спиральные анкеры применяют для:

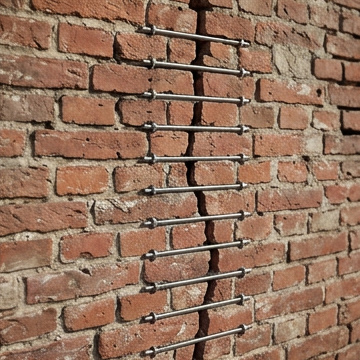

- ремонта трещин в кирпичной кладке;

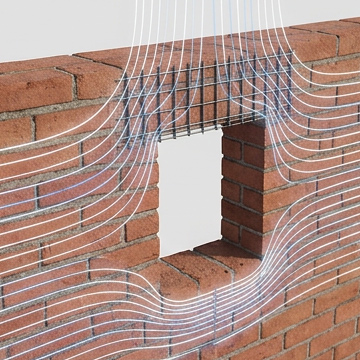

- усиления перемычек и простенков;
- связывания участков расслоившейся кладки;
- ремонта фасадов без грубой разборки;
- локального армирования при реконструкции;
- восстановления кладки в зонах сопряжений и опирания.
Именно поэтому сегодня спиральный анкер стал одним из самых практичных инструментов для усиления кладки: он позволяет решать типовые задачи ремонта быстро, аккуратно и без тяжёлой переделки стены.
Спиральные анкеры ВИНТОН: особенности и практические преимущества
Для объектов, где требуется аккуратное и долговечное усиление, на рынке доступны специализированные системы, в том числе спиральные анкеры ВИНТОН, представленные в нашем каталоге Каталог ВИНТОН.

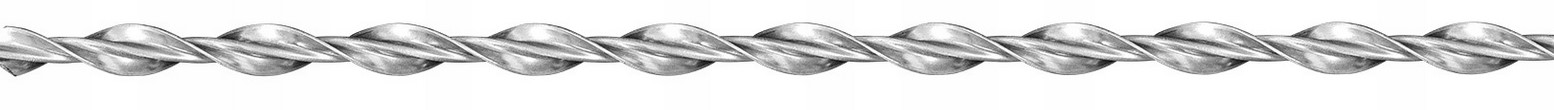

Спиральные анкеры (спиралевидны арматура) ВИНТОН изготавливаются из нержавеющей стали 304 (12Х18Н9 по ГОСТ), что важно для долговечности в наружных и внутренних условиях эксплуатации. В линейке представлены диаметры 6, 8 и 10 мм, шаг спирали — 17 мм. Поставляются как в виде прямых отрезков длиной 1 метр, так и в бухтах по 10 метров, что удобно для крупных объёмов работ и сокращения отходов.
Наша продукция
Вывод
СП 15.13330.2020 — это не формальность, а рабочий инструмент, который помогает правильно проектировать, проверять и усиливать каменные конструкции. Для проектировщика он задаёт расчётную и конструктивную логику. Для подрядчика — объясняет, почему ремонт кладки должен быть не декоративным, а инженерным.
